GPDWINmini用CoolingMOD（勝手呼称）装着！



GPDWIN4が電源焼損の不具合発生し、修理中の予備機として購入したGPDWINmini2023（7640）がUSB-C端子無反応の不具合が発生し初期不良回収、その後に買ったGPDWINmini2024もUSB-C端子が片方機能しない不具合が発生…
幸いにもmini2024は修理していただき現在は問題なく使用できているのですが、半年ほどの間にあまりにも立て続けにトラブルが連続してしまったので、やや落ち込み気味です…

いずれの不具合も原因は不明なのですが、某掲示板などを見ているとWINminiは同様なUSB-C端子の不具合がまぁまぁ発生しているようで、どうもCPUやSSDなどからの発熱が原因なのではないかとまことしやかに噂されていました…。
（2025モデルでは冷却構造やSSDなどの配置が大幅に変更されて30%以上冷却効率が高められているらしい）

そんなこんなを見て、ビビリなオレちゃんは「発熱対策でできることはやっておこう！」と色々と情報収集して発見したのがコチラ。

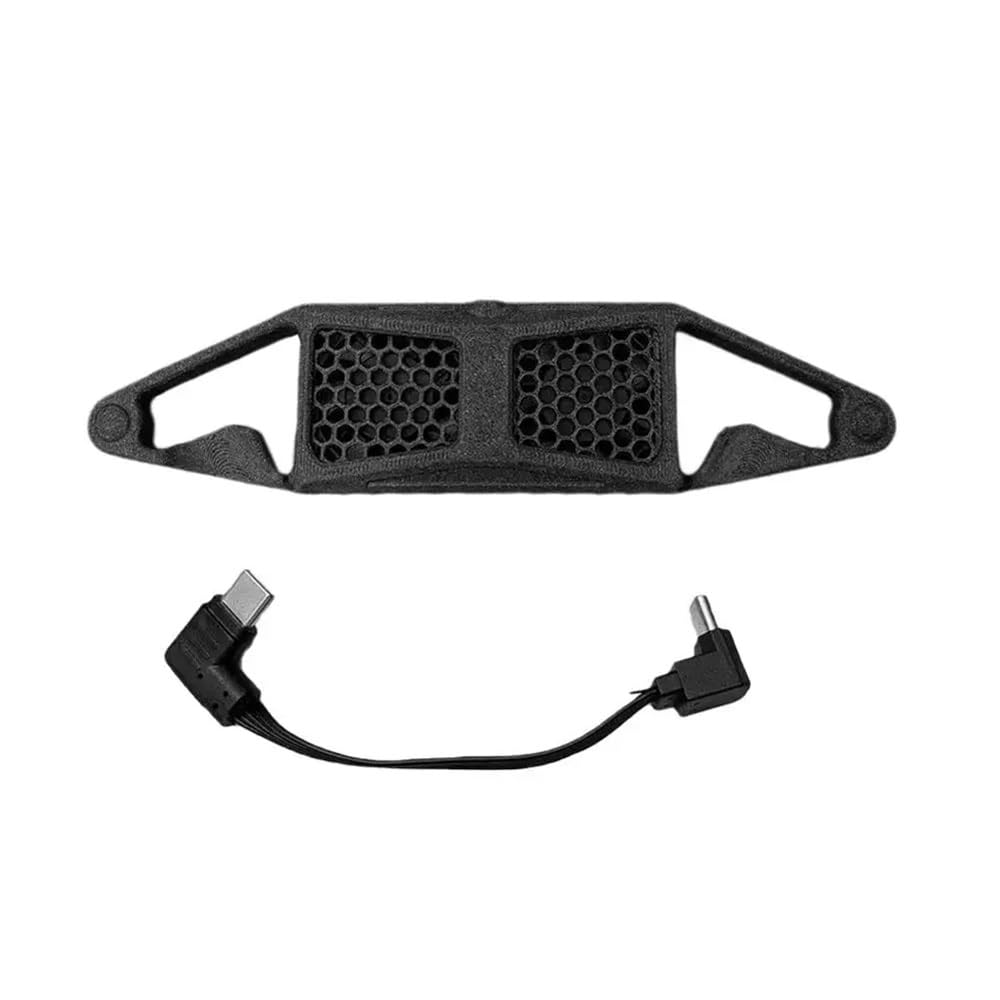

for Gpd Win MINI冷却ファン ミニ冷却ファン 3Dプリントfor Gpd Win MINIファン マグネット式冷却ファン


3Dプリンターで作製された後づけ冷却ファンです。
無理矢理感はありますが、本体を分解などせずにそのままポン付けできるのも良いな〜と思い即ポチりましたw


注文から郵便局での受け取りまで約2週間。
通関にやけに時間かかってた模様（怪しまれてた？w）。

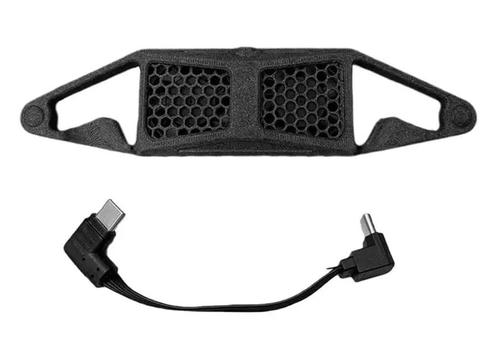

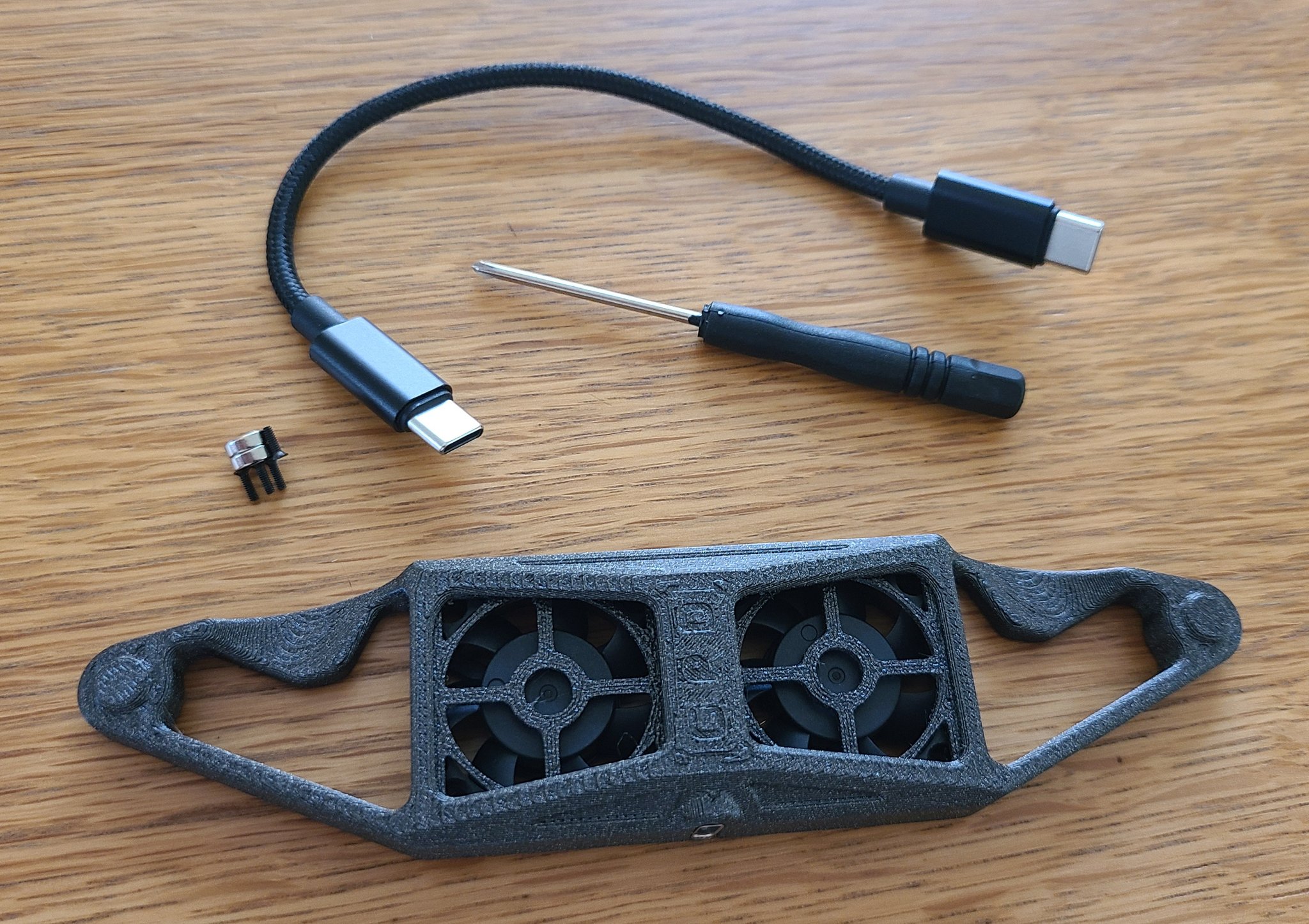

完成済のものを注文したので、内容物はこんな感じ。
追加冷却ファンアセンブリと短いUSB-C to USB-Cケーブル、本体側に取り付けるマグネット＆ネジ、ドライバーです。ドライバーまでついてるの親切ね

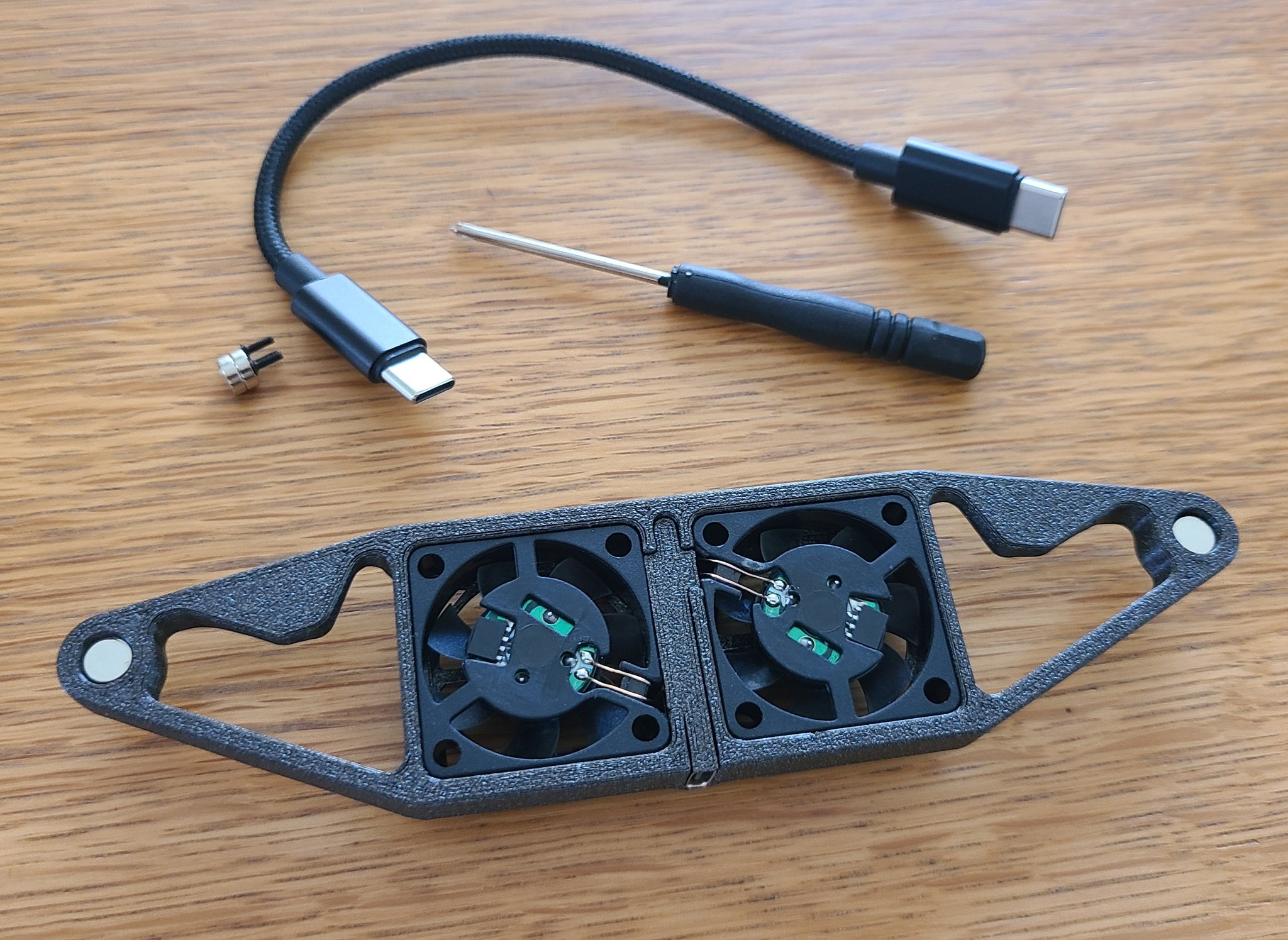

ファンの裏側はこんな感じ。
両脇のアームの先にはネオジム磁石が埋め込まれてて、本体側に取り付ける磁石とくっつく仕組みです。


取り付け方法はカンタン！

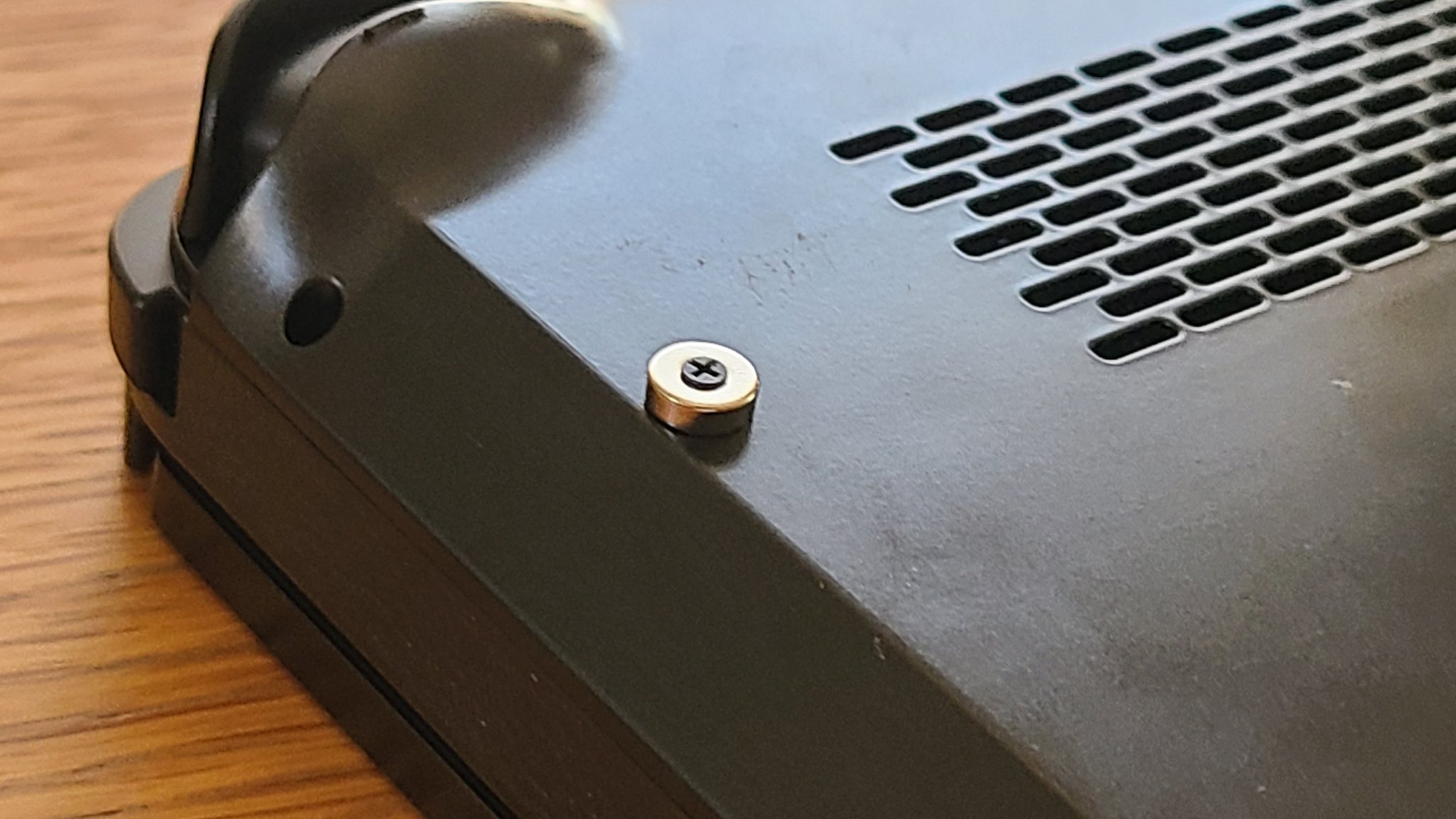

まずはGPDWINmini本体裏面にあるグリップ固定ネジ穴に、付属のマグネットをネジで固定。
裏表間違えるとファン側と当然反発するので要確認。

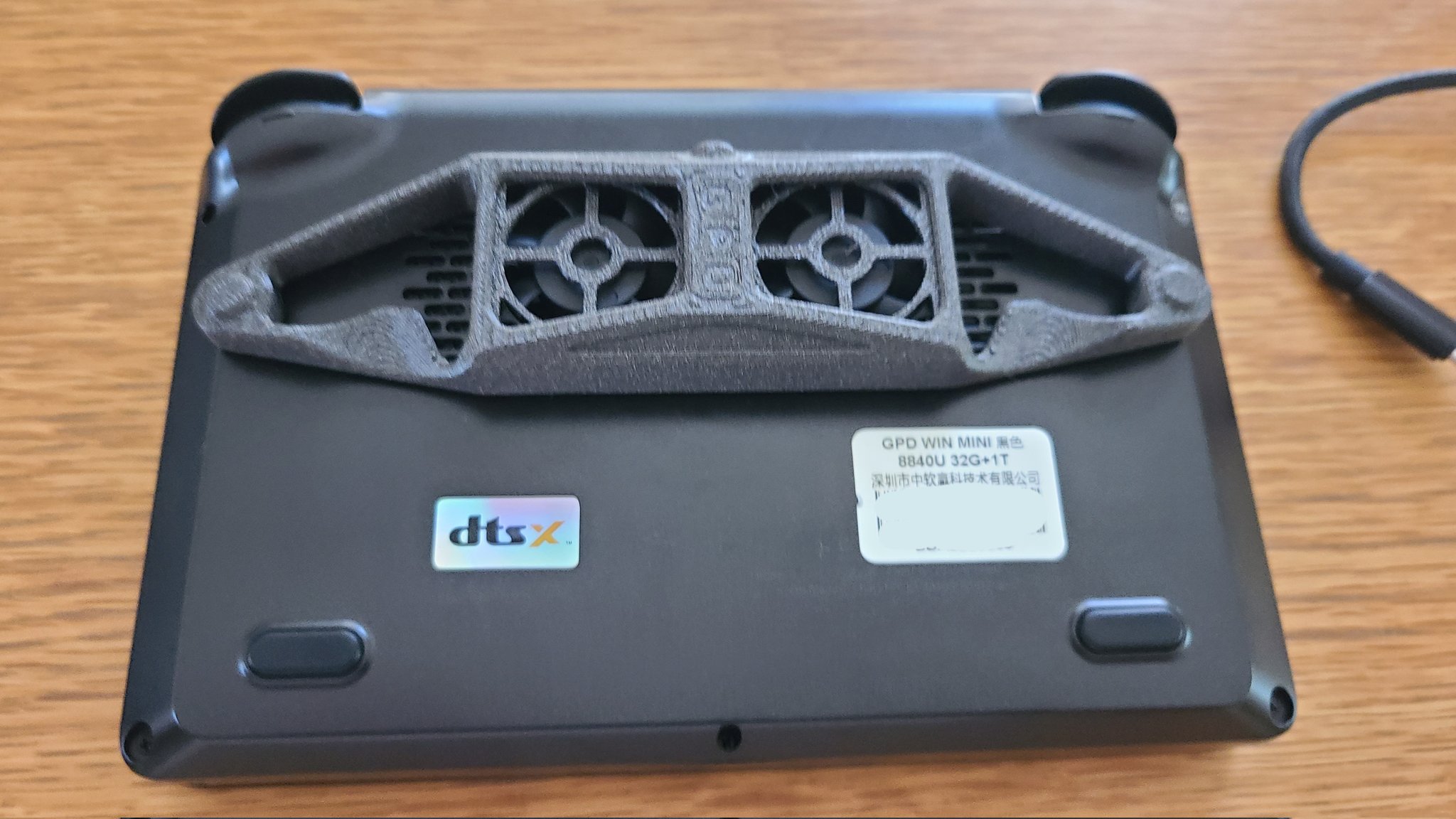

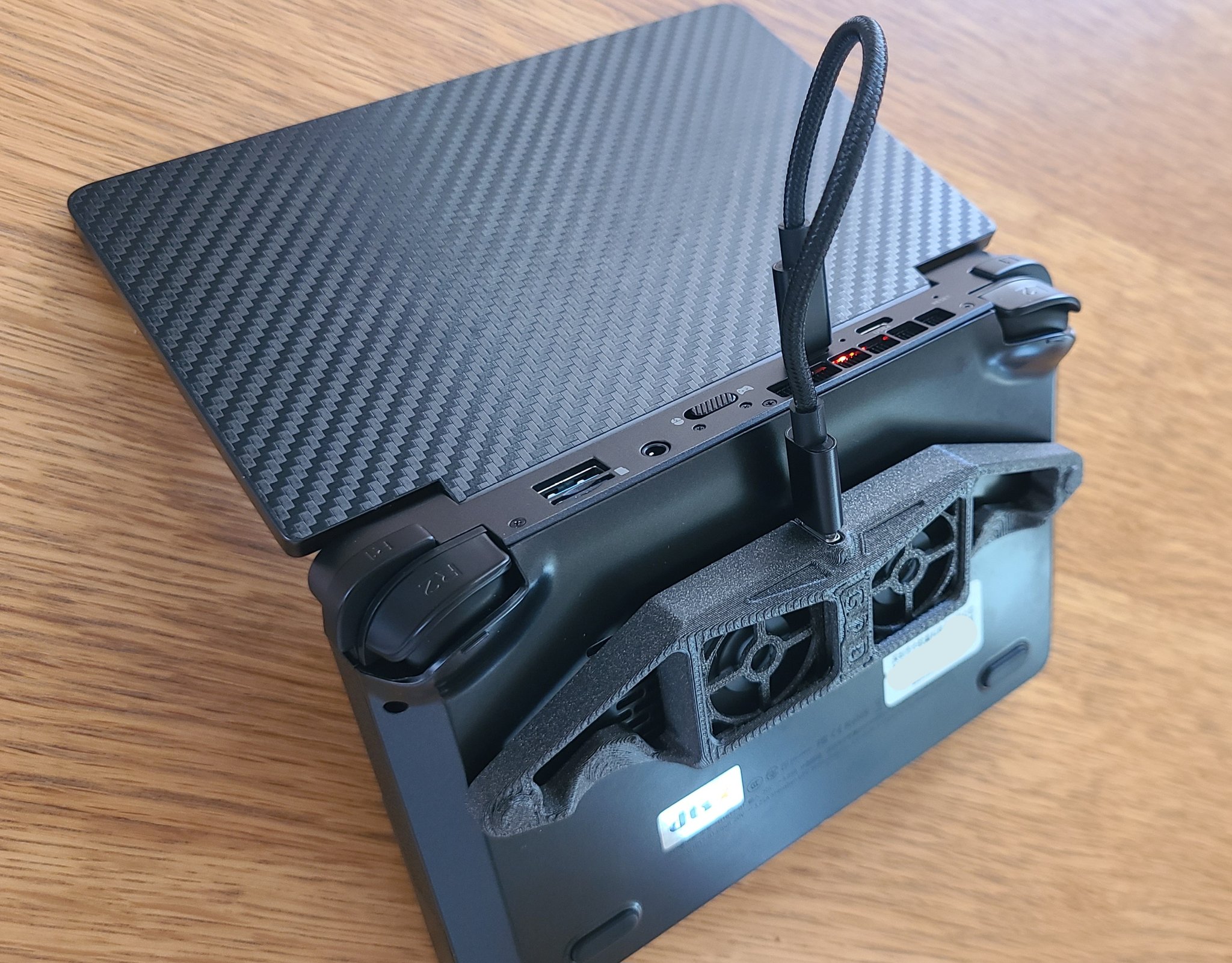

左右両側に磁石を固定したら、追加ファンをカチン！とくっつければもう完了です。
※上下間違えると吸気口とズレるので注意w


あとはUSB-Cケーブルを接続すればファンが回転して冷やしてくれます✨


ということで、どれくらい効果があるのか試してみました。

環境は以下の通りです。

■使用機種：GPDWINmini2024（8840U/RAM32GB/SSD 1TB）
■本体バッテリーで駆動（外部電源接続なし）DC TDP15W
■「メタファー・リファンタジオ」をバックグラウンドで起動して、GPD「MOTION ASSISTANT」で計測

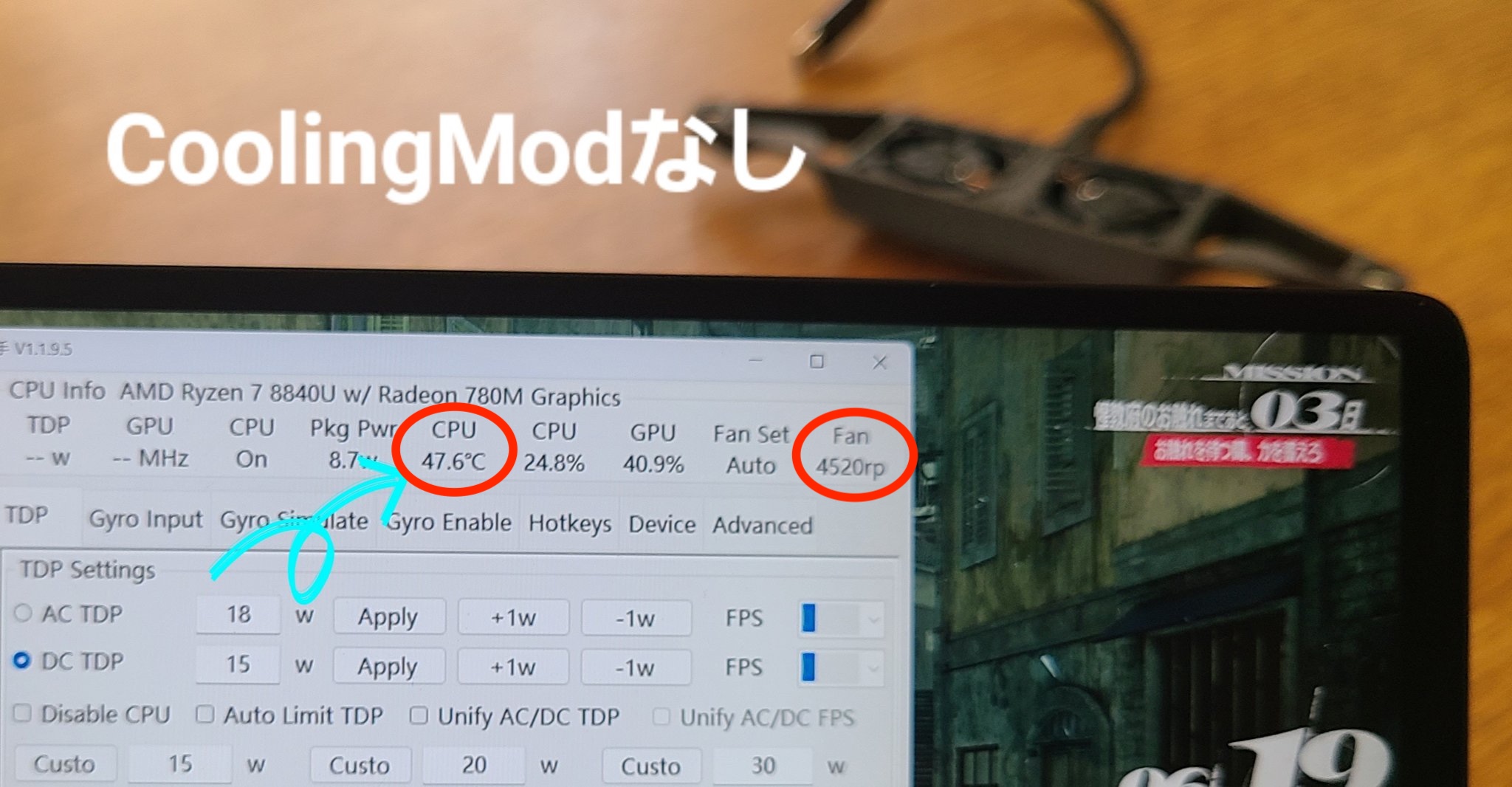

CoolingMODなし

ちょっと見にくいですが、CPU温度「47.6℃」で本体ファン回転数「4520rp」となってます。
メタファーのソフトは立ち上げただけで操作などしていないので、それほど負荷はかかっていない状況。
TDPも15Wに制限しているのでCPU温度も低めです。

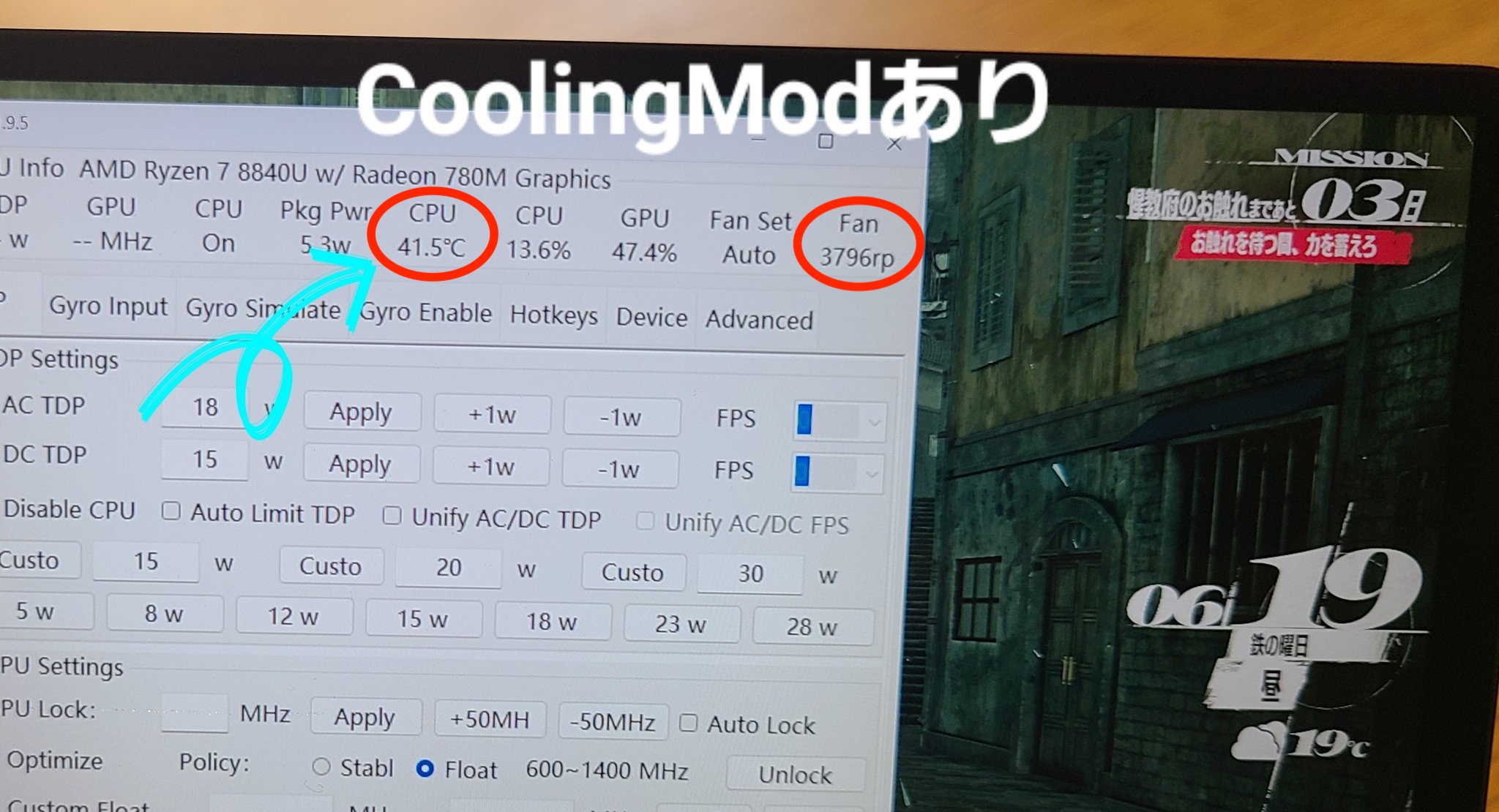

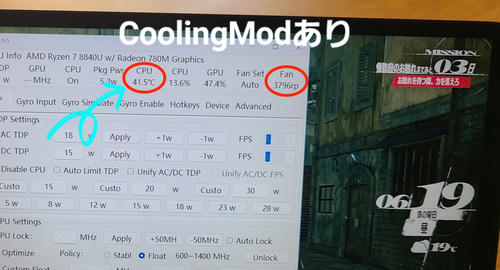

そしてこちらはCoolingMODあり。

CPU温度「41.5℃」で本体ファン回転数「3796rp」まで下がりました！
高負荷状態での効果はまた今度機械があれば試してみようと思いますが、少なからず冷却効率アップには貢献してくれそうです

このテストではWINmini本体のUSB-Cポートから追加ファンCoolingMOD用の電源を取っていましたが、外部電源から供給することで、WINmini本体への負担は更に減らせると思います。
PCVRとかやるときは基本そんな構成でやってます。

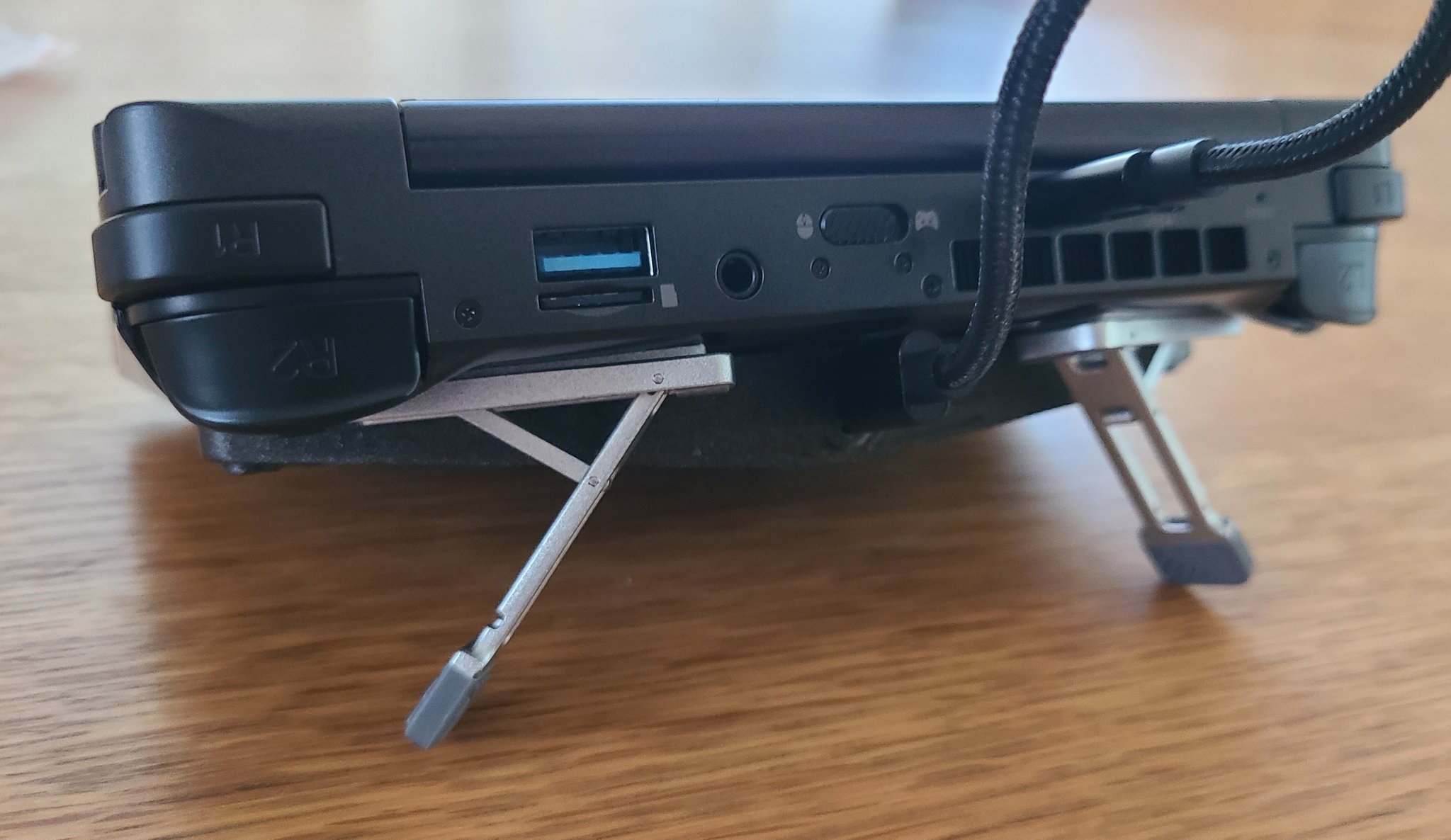

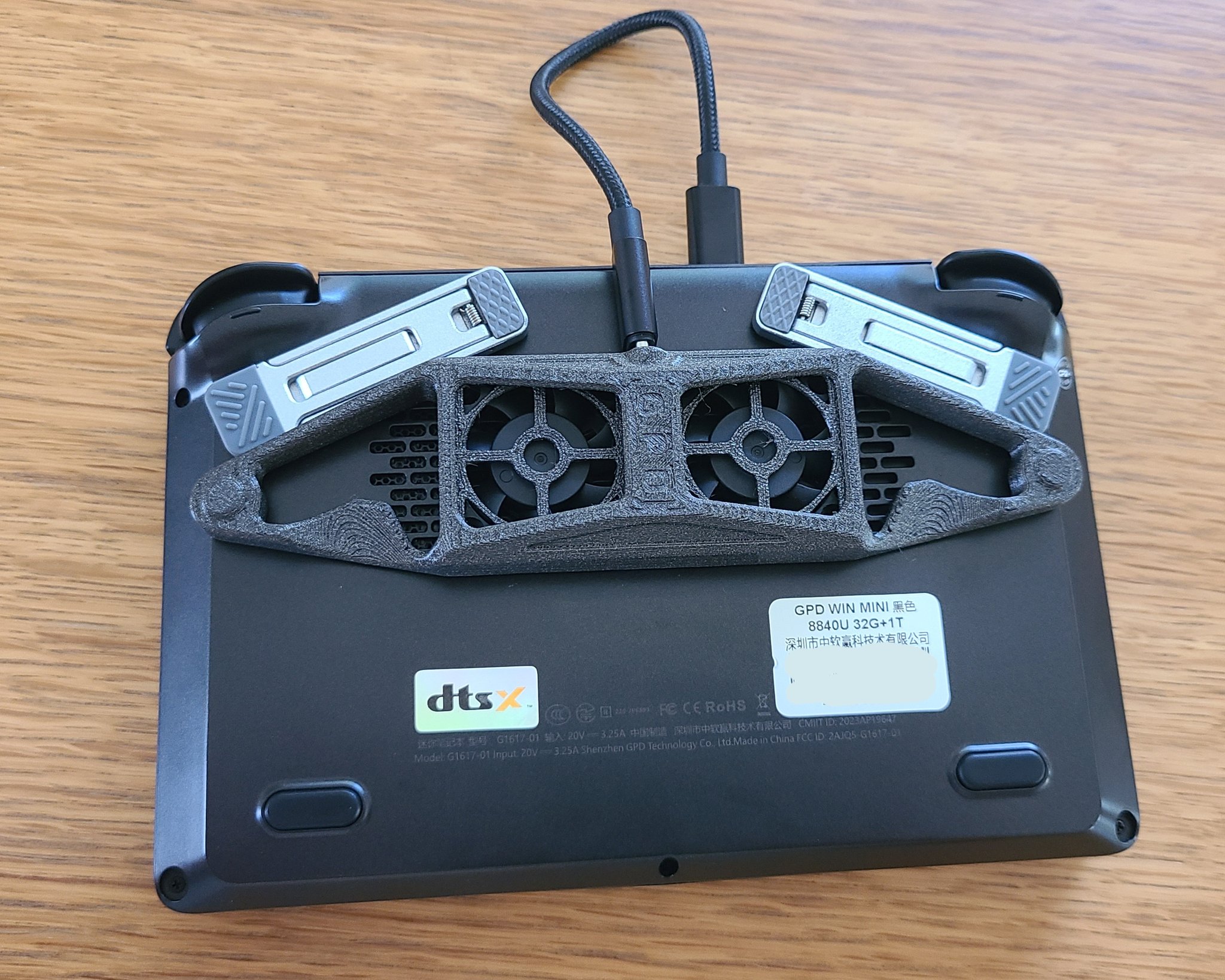

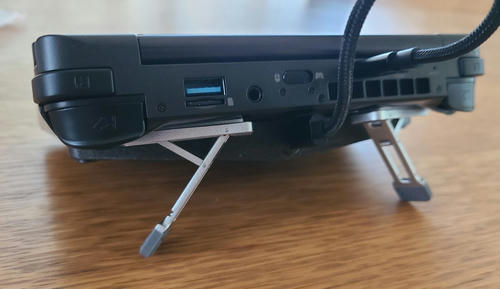

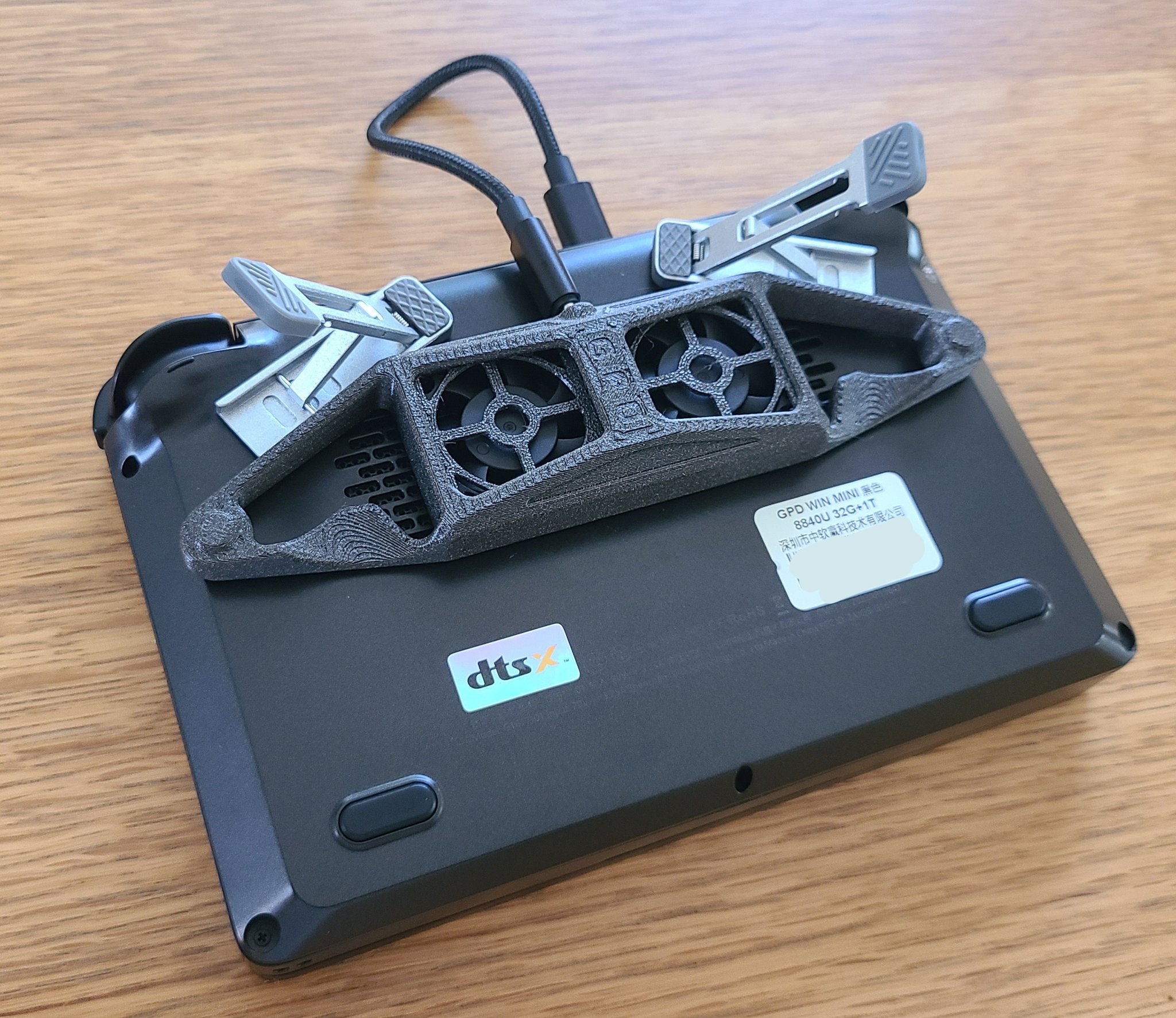

お気に入りのリフトアップPCスタンドは、とりあえずこんな感じで仮止めして使用してます。
（これは今後使い勝手悪ければ変えるかも…）





せっかく冷却効率上げても、ベタ置きしてたら吸気効率下がっちゃいますからね！
ただ、この取り付け方だと、左右に少し動かしたりするとスタンドが収納されてしまうことがあるので要検討w

ということで、個人的には効果もそれなりに実感してるし、買ってよかったと思ってます！
まぁ、これがあるからといって無茶はさせすぎないよう大事に使いたいと思います…w

（余談）
ちなみにCoolingMODという呼称は、以前GPDWIN2で発熱対策に取り付けた、こちらも海外個人制作のイカしたパーツからパクりましたw
なんかそれっぽくてカッコいいしw
>>GPD Win2おすすめ周辺機器（発熱対策その２）【Third Cooling Mod】


【参考リンク】
>>for Gpd Win MINI冷却ファン ミニ冷却ファン 3Dプリントfor Gpd Win MINIファン マグネット式冷却ファン（Amazon）

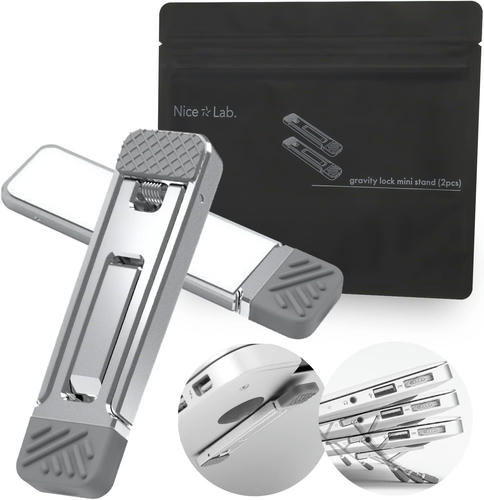

>>Nice Lab. 貼り付けタイプ 超軽量ノートPCスタンド
